Какие параметры влияют на производительность приложений? Часть 1. TCP Window Size

Самый простой способ понять значение термина размер TCP окна (TCP Window Size), это представить разговор двух человек. Один человек говорит, а второй кивает головой или говорит да, тем самым подтверждая, что он понял, а по сути, получил все слова, которые ему были сказаны. После этого разговор продолжается. Если мы встречаем особо говорливого человека, то наша голова быстро загружается, и мы начинаем терять нить разговора или переспрашивать нашего собеседника. Тоже самое происходит и в Матрице - в мире цифр и машин.

Размер TCP окна (TCP Window Size) – количество октетов (начиная с номера подтверждения), которое принимающая сторона готова принять в настоящий момент без подтверждения. На стадии установления соединения рабочая станция и сервер обмениваются значениями максимального размера TCP окна (TCP Window Size), которые присутствуют в пакете и эти значения можно легко увидеть, воспользовавшись захватом трафика.

TCP Window Size

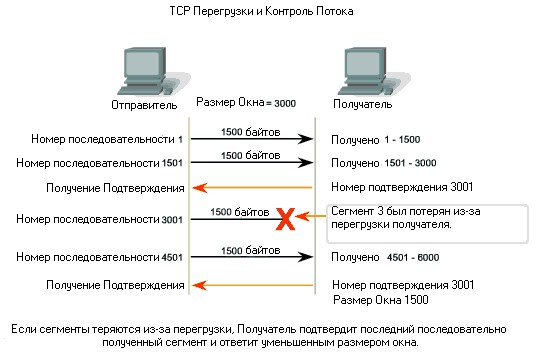

Например, если размер окна получателя равен 16384 байта, то отправитель может отправить 16384 байта без остановки. Принимая во внимание, что максимальная длина сегмента (MSS) может быть 1460 байт, то отправитель сможет передать данный объем в 12 фреймах, и затем будет ждать подтверждение доставки от получателя и информации по обновлению размера окна. Если процесс прошел без ошибок, то размер окна может быть увеличен. Таким образом, реализуется размер скользящего окна в стеке протокола TCP.

tcp window size value

В зависимости от состояния каналов связи, размер окна может быть больше или меньше. Каналы связи могут быть высокоскоростными (большая пропускная способность) и протяженными (большая задержка и возможно потери), поэтому при небольшом размере TCP окна мы будем вынуждены отправлять один или несколько фреймов и ждать подтверждения от получателя, затем процесс повторяется. Таким образом, наши приложения будут неэффективно использовать доступную полосу пропускания. Пакетов будет много, но реального полезного трафика будет передано не много. Чтобы получить максимальную пропускную способность, необходимо использовать оптимально установленный размер передающего и принимающего окна для канала, который вы используете.

Для расчёта максимального размера окна (т.е. максимальный объем данных, которые могут передаваться одним пользователем другому в канале связи) рассчитывается по формуле:

Полоса пропускания (бит/сек) * RTT (круговое время передачи по сети) = размер окна в битах

Таким образом, если ваши два офиса соединяет канал связи в 10 Мбит/сек и круговое время составляет 85 миллисекунд, то воспользовавшись данной формулой, мы получим значение окна равное:

10 000 000 * 0,085 / 8 = 106250 байт

Размер поля Window в заголовке TCP составляет 16 бит; это означает, что узел TCP может указать максимальный размер TCP окна 65535 байт. Таким образом, максимальная пропускная способность составляет:

65535 * 8 / 0,085 = 6,2 Мбит/сек

т.е. чуть больше 50% от реально доступной полосы пропускания канала.

В современных версиях операционных систем можно увеличить размер окна TCP Window Size и включить динамическое изменение окна в зависимости от состояния канала связи.  В предложении RFC 1323 дано определение масштабирования окон, позволяющего получателю указывать размер окна больше 65535 байт, что позволит применять большие размеры окон и высокоскоростные каналы передачи. Параметр TCP Window Scale указывает коэффициент масштабирования окна, который в сочетании с 16-битным полем Window в заголовке TCP может увеличивать размер окна приема до максимального значения, составляющего примерно 1 ГБ. Параметр Window Scale отправляется только в сегментах синхронизации (SYN) при установке соединения. На нашем скриншоте из WireShark он составляет 256. Устройства, общающиеся друг с другом, могут указывать разные коэффициенты масштабирования для TCP окон.

Таким образом, активировав масштабирование окон TCP и уменьшив круговое время передачи по сети, мы сможем повысить эффективность использования доступной полосы пропускания и как следствие скорость работы приложений. А проверить это можно захватив пакеты, и посмотреть о каких значениях размера окна и коэффициенте масштабирования договорились устройства в момент установки соединения. Это динамическое увеличение и уменьшение размера окна является непрерывным процессом в TCP и определяет оптимальный размер окна для каждого сеанса. В очень эффективных сетях размеры окна могут стать очень большими, потому что данные не теряются. В сетях, где сетевая инфраструктура перегружена, размер окна, вероятно, останется маленьким.
