В чём «шаговая» рефлектометрия кабельных линий выигрывает у импульсной?

Шаговая рефлектометрия кабельных линий - импульсная рефлектометрия

В большинстве случаев для тестирования медных кабелей (витая пара, коаксиальные кабели)  используют традиционную импульсную рефлектометрию. Однако у нее есть хорошая малоизвестная альтернатива – шаговая рефлектометрия кабельных линий. В чем преимущества этой технологии мы и попробуем разобраться!

Время от времени техническим специалистам и подрядчикам по обслуживанию кабельных сетей приходится сталкиваться с необходимостью обнаружить, локализировать и устранить обрыв или неисправность медных кабелей (витая пара, коаксиальные кабели). Так как подобные события могут оказывать прямое влияние на многих абонентов, с ухудшением качества обслуживания или даже их полным отключением, для решения данной проблемы требуется проведения быстрого, простого и при этом сверхточного тестирования.

Зачастую кабель располагается под землей, а причины его повреждения или обрыва могут быть вызваны самыми разнообразными событиями, такими как неблагоприятные погодные условия, природные катаклизмы, проведение земляных работ сторонними организациями, повреждение грызунами и т.д.. В этом случае точность проводимого тестирования по обнаружению неисправностей имеет крайне важное значение, так как возможность точно определить место разрыва поможет минимизировать длину кабеля, который необходимо будет откапать для проведения ремонта, а также позволит существенно сократить время простоя вашей кабельной инфраструктуры. Как правило, использование рефлектометра (time domain reflectometer, TDR) является наилучшим способом обнаружения обрывов и повреждений кабелей в подобных ситуациях.

Принцип работы рефлектометра заключается в посылании электрических импульсов определенной мощности и продолжительности по кабелю (или оптических импульсов при тестировании оптоволокна) и измерении отраженного сигнала. Любое изменение сопротивления в кабеле заставит некоторое количество энергии отразиться обратно, что может быть зафиксировано с помощью тестового оборудования и соответствующим образом отображено в виде графика (рефлектограммы). Степень изменения сопротивления оказывает прямое влияние на амплитуду отражения. В рефлектометрии используются два технологических подхода к измерению — «импульсный» (pulse) и «шаговый» (step).

Импульсная рефлектометрия кабельных линий

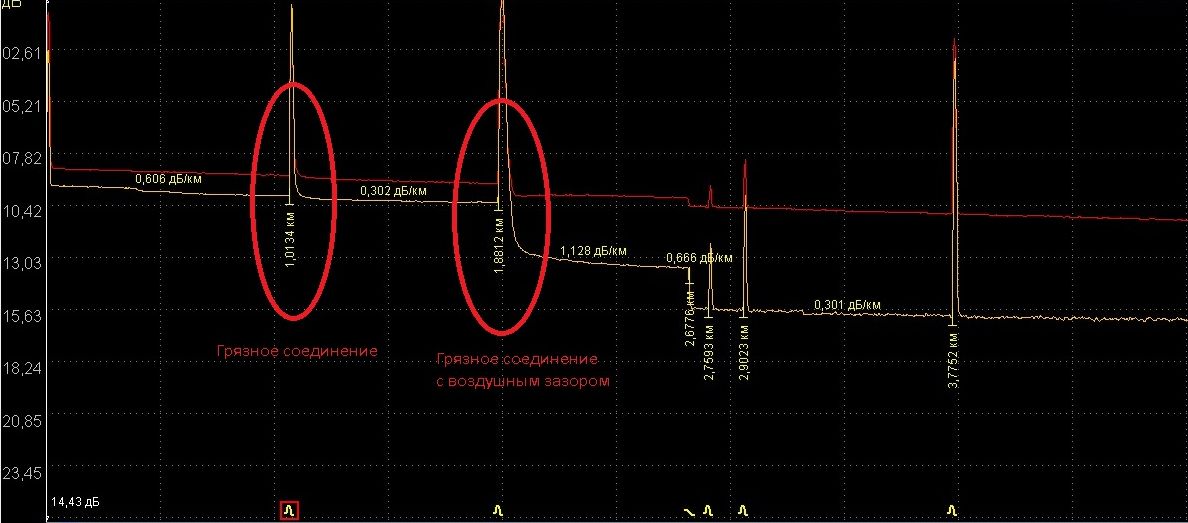

Импульсная рефлектометрия

В большинстве ныне используемых рефлектометрах применяется импульсный подход к измерению. Суть этого метода заключается в том, что передатчик отправляет один импульс, а затем отключается, в то время как приемник активируется для прослушивания отражений.

Явным недостатком такой технологии является создание «мертвых зон». Ведь, чем длиннее импульс, тем больше диапазон измерения, но также, чем длиннее передаваемый импульс, тем больше и расстояние (время), которое должно пройти, прежде чем включившийся приемник сможет начать поиск отражений. Таким образом, при выборе длительности импульса оператор должен учитывать, что короткий импульс уменьшает «мертвую зону», но ограничивает диапазон измерения, а длинный импульс увеличивает диапазон, но в то же время увеличивает и «мертвую зону». Еще одним существенным недостатком импульсного подхода является то, что рефлектометры, использующие импульсную технологию, имеют меньшую энергию сигнала (по сравнению с «шаговыми» рефлектометрами), что негативно сказывается на значении параметра «соотношение сигнал / шум» и, соответственно, обеспечивает менее точный и детализированный результат тестирования кабеля.

Шаговая рефлектометрия кабельных линий



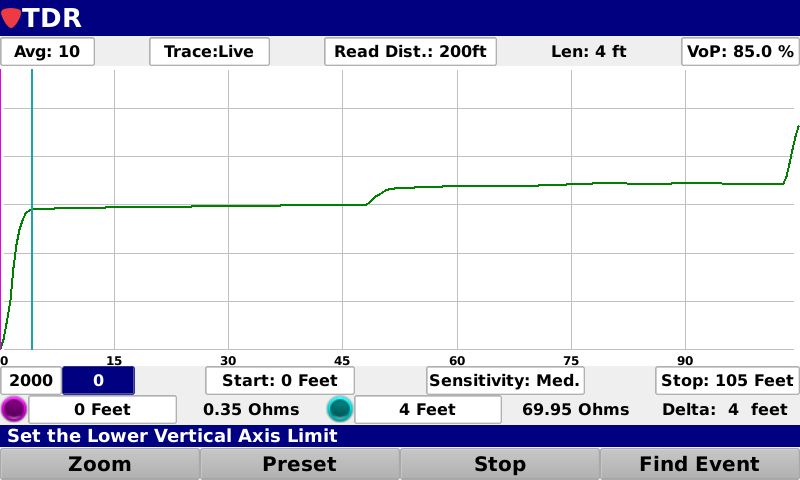

Шаговая рефлектометрия кабельных линий

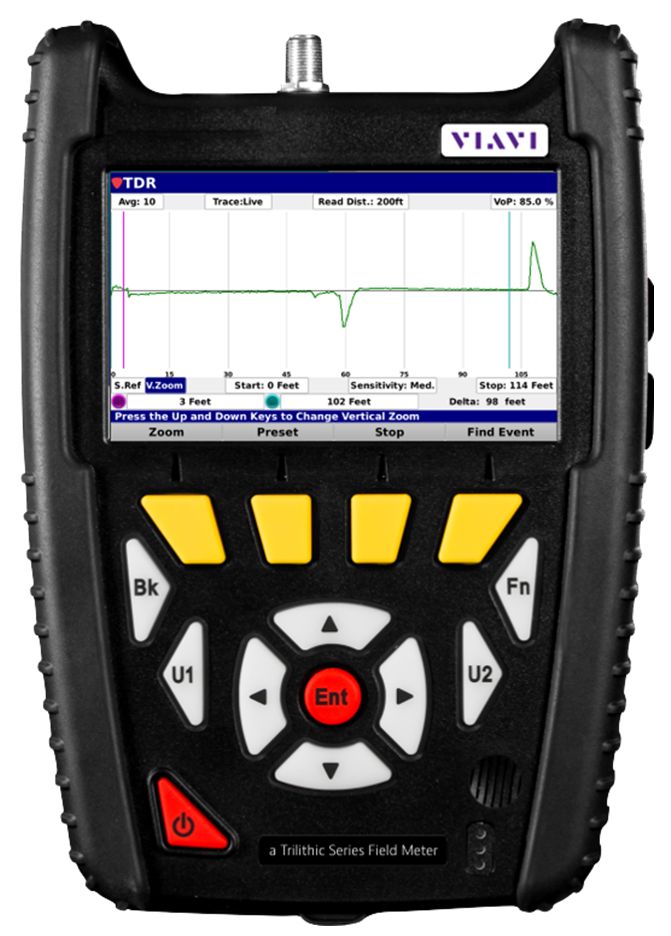

Шаговая технология, которая, в частности, используется в рефлектометре VIAVI DSP TDR для тестирования коаксиальных кабелей (технология DOCSIS ), позволяет передатчику непрерывно отправлять сигналы, и одновременно приемнику прослушивать отраженные сигналы. Это означает отсутствие проблемы «мертвой зоны» как таковой, что избавляет оператора от трудоемкой работы по настройке ширины импульса и обеспечивает возможность для быстрого проведения полноценной оценки всего кабеля.

Постоянно транслируемый «шаговый» сигнал позволяет сразу же получить всю необходимую информацию, включая распределение значений сопротивления по всей длине кабеля. К тому же, более высокая энергия сигнала рефлектометра, использующего шаговый подход к измерению, имеет лучшее значение параметра «соотношение сигнал / шум», что, в сочетании с цифровым синхронизатором, позволяет эффективно бороться с помехами, которые ухудшают принимаемый отраженный сигнал.

Таким образом, шаговая технология в рефлектометре обеспечивает возможность для проведения более быстрого и точного тестирования кабеля в полевых условиях, чем традиционная импульсная рефлектометрия.

Сравнение «шаговой» и «импульсной» технологий рефлектометрии

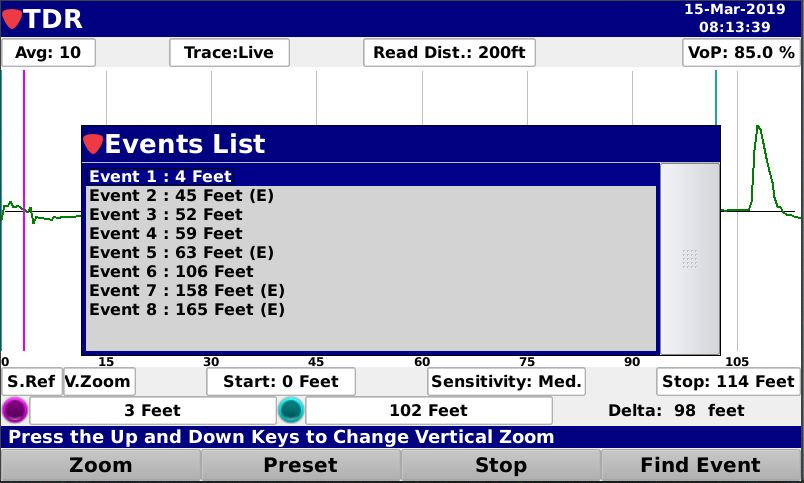

Сравнение шаговой и импульсной технологий рефлектометрии

«Импульсная» технология

«Шаговая» технология

  • Требуется регулировка ширины импульса для разной длины кабеля.
  • Не позволяет принимать отраженный сигнал во время передачи.
  • Наличие больших мертвых зон.
  • Менее детализированные результаты измерений из-за более низкой мощности транслируемого сигнала.
  • Отсутствует необходимость в настройке ширины импульса.
  • Отсутствуют мертвые зоны.
  • Одновременно транслирует сигнал и принимает отраженный сигнал.
  • Более высокая мощность сигнала позволяет получить более точные и детализированные результаты измерений.
  • Измеряет сопротивление по всей длине кабеля.
  • Может обнаружить воду в кабеле.
