Как загрузить план этажа в Aircheck и EtherScope из облачного хранилища? Краткая инструкция.



Приложение NetAlly AirMapper, позволяющее проводить обследование WiFi сети при помощи портативных тестеров поддерживает создание и калибровку планов этажей в бесплатном и защищенном облачном хранилище Link-Live.

После создания планы этажа можно отправить в любое устройство AirCheck G2 или EtherScope nXG в организации пользователя. Для этого:

  • Войдите в Link-Live и выберите значок AirMapper в правой части экрана;
  • Перейдите в меню Survey Projects, нажав фиолетовую кнопку действия в правом нижнем углу, а затем значок плана этажа;

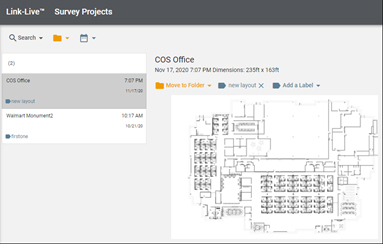

В левой части меню Survey Projects отображаются все проекты, существующие в облачном хранилище Link-Live организации клиента. Справа отображается выбранный проект.

  • Нажмите зеленую кнопку действия в правом нижнем углу, чтобы создать новый проект.

Диалоговое окно «Создать новый план этажа» позволяет добавить изображение, наименование обследования, установить распространение сигнала, откалибровать и, при необходимости, прикрепить метку к плану этажа.

Новый план этажа можно откалибровать двумя разными способами:

  • Если известен размер всего изображения по горизонтали или вертикали, то при вводе этого размера в качестве высоты или ширины автоматически вычисляется другое измерение на основе соотношения сторон изображения;

  • Интерактивная калибровка доступна при нажатии кнопки «Калибровка». Две точки, выбранные на плане этажа, задают опорное расстояние, которому будет присвоено значение. Для калибровки плана в этом случае необходимо ввести расстояние между выбранными точками и нажать "Set Calibration".

Значения высоты и ширины будут обновлены. Нажмите «Опубликовать», чтобы сохранить созданный план этажа.

После создания и сохранения плана этажа его можно отправить в AirCheck G2 или EtherScope nXG.

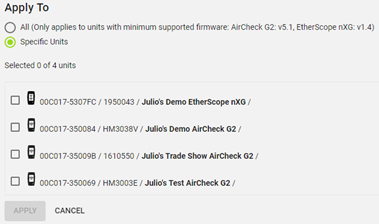

  • Выберите план этажа из списка, а затем приборы, в которые необходимо его отправить.

План этажа будет автоматически отправлен в нужный тестер, когда он будет подключен к сети Интернет и сможет обмениваться данными с Link-Live.

Для проверки доступности к загрузке отправленных планов этажей:

  • Подключите AirCheck G2 или EtherScope nXG к сети с доступом к Интернету с помощью Connectivity Radio (доступно только на EtherScope nXG) или порта Ethernet;

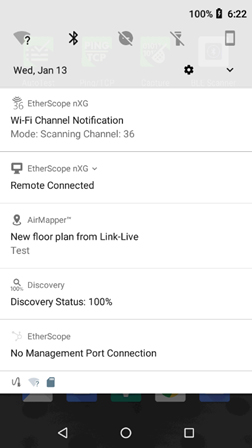

  • В случае доступности нового плана этажа в приборе отобразится сообщение, информирующее о том, что новые настройки обследования объекта AirMapper доступны для загрузки.

После завершения загрузки новый план этажа и информация о калибровке будут доступны в настройках AirMapper.
