Как обеспечить эффективный мониторинг и обслуживание HFC сетей

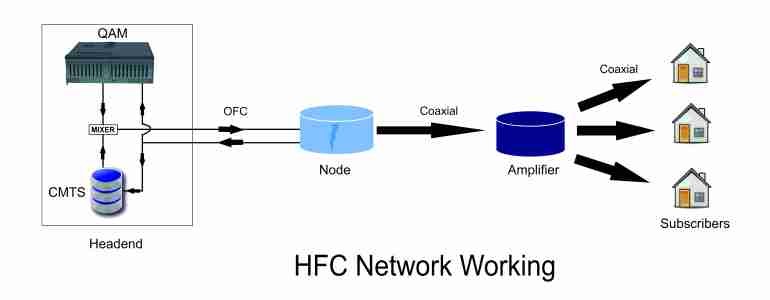

HFC сети: эффективный мониторинг и обслуживание?

Специалисты, которые обеспечивают мониторинг и отвечают за обслуживание сетей HFC (оптико-коаксиальные сети), имеют сегодня в своем распоряжении впечатляющее, если не всеобъемлющее количество инструментов. Некоторые из этих инструментов, такие как анализаторы спектра обратного канала и системы для обнаружения утечек сигнала на кабельном участке, используются с первых дней кабельной индустрии.

Другие, такие как инструментарий PNM (Proactive Network Maintenance, проактивное обслуживание сети), являются относительно новыми. Независимое использование каждого из этих инструментов доказало свою ценность с течением времени, но с появлением интегрированных систем, обеспечивающих эксплуатационную совместимость этих инструментов, операторы получили общую ценность, намного превышающую сумму их частей по отдельности.

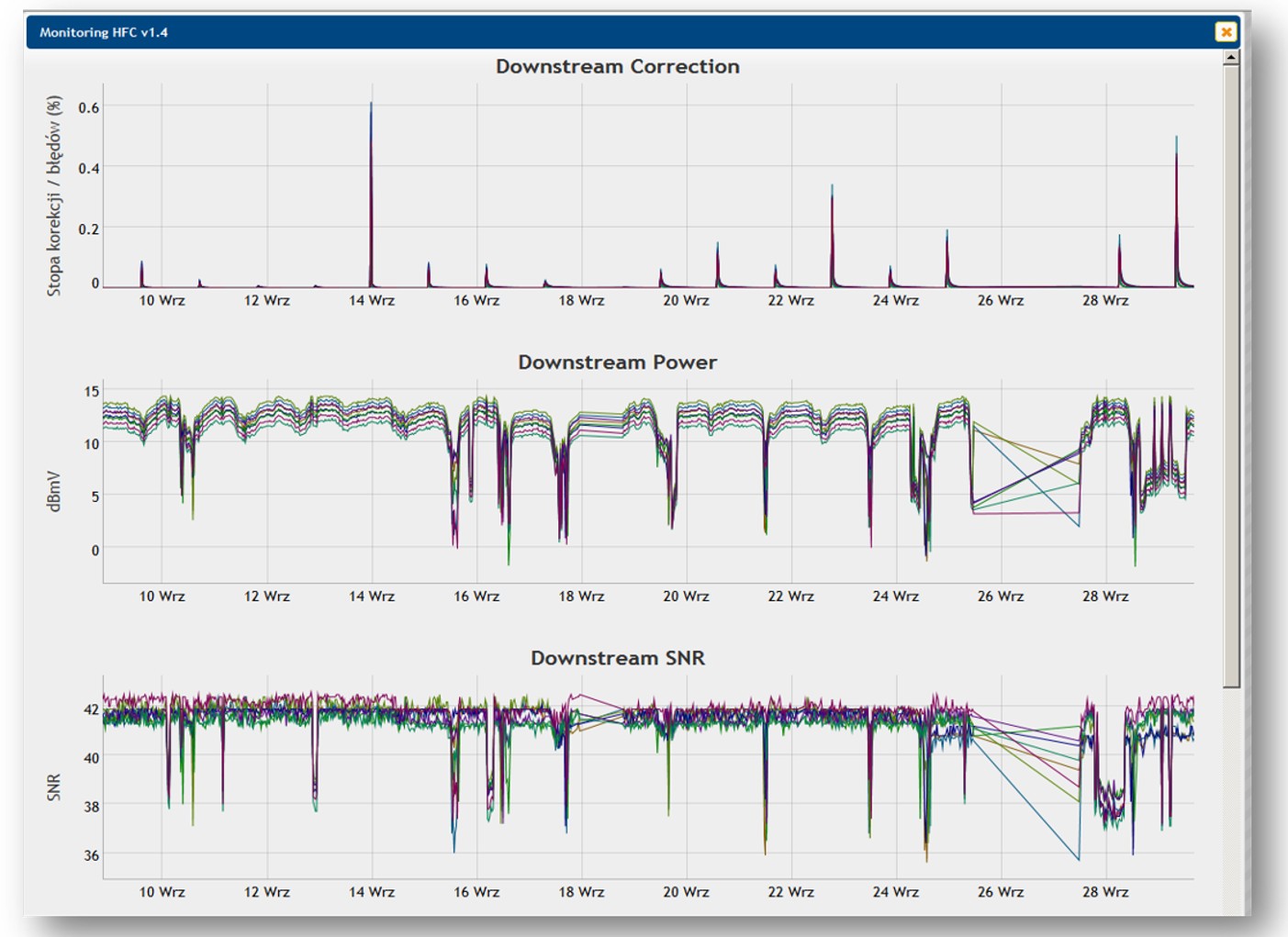

Индивидуальные инструменты для обслуживания HFC сетей

Индивидуальные инструменты для обслуживания HFC сетей



  • Решения для обнаружения утечек сигнала на кабельном участке (Plant Leakage Solutions) - наиболее эффективный способ найти слабые места в экранировании, которые позволяют выходить из сети кабельным сигналам (в том числе потенциально создавая помехи для лицензированного спектра LTE) и входить эфирным сигналам (проникать эфирным сигналам в кабельную сеть).
  • Инструментарий PNM для частотной предкоррекции обратного канала (PNM Upstream Pre-Equalization tools) — мощный инструментарий для удаленного обнаружения и локализации рассогласования импеданса в кабельной системе.
  • Инструментарий PNM для сбора данных о полном диапазоне прямого канала (PMN Downstream Full-Band Capture tools) — автоматическое обнаружение распространенных спектральных следов в нисходящем направлении, таких как стоячие волны, частотные «провалы», проникновение FM или LTE, а также многое другое.
  • Система мониторинга QoE на основе CCAP / CPE (CCAP/CPE-based QoE Monitoring) — позволяет идентифицировать и отслеживать клиентов, на предоставление услуг которым оказывается негативное влияние либо которые находятся на пороге появления этого отрицательного воздействия, а также позволяет коррелировать обнаруженные проблемы в кабельной инфраструктуре с затронутыми абонентами, чтобы сосредоточить усилия на вопросах, которые наиболее важны для сокращения оттока абонентов.
  • Система мониторинга оптоволоконной инфраструктуры (Fiber Monitoring) — осуществляет мониторинг состояния оптоволоконного канала на всем протяжении от базовой сети до мультиплексора в сети доступа, а также обеспечивает отображение в той же системе всех вышеперечисленных данных, что позволяет значительно упростить сортировку проблем оптоволоконных сетей и гибридных оптико-коаксиальных сетей (HFC). А обеспечение мгновенного доступа одним щелчком к оперативному сканированию оптического рефлектометра (OTDR) на любых поддерживаемых оптоволоконных каналах позволяет техническим специалистам намного быстрее устранять неполадки, не привлекая дополнительные рабочие группы.
  • Возможность подключения к мобильным устройствам (Mobile Connectivity) — смартфоны, не являясь непосредственными инструментами технического обслуживания в полевых условиях, могут быть крайне полезными практически для всех специалистов в этой области. Эти мобильные устройства обеспечивают подключение к Интернету и Bluetooth, предоставляют геолокацию, а также дают возможность захвата мультимедиа.
  • Системы управления тестовыми данными (Test Data Management Systems) — каждый раз, когда тестирование выполняется с помощью полевого оборудования, его результаты могут быть синхронизированы с централизованным сервером с помощью геолокационных меток. Эти хронологические данные могут стать бесценными для понимания текущих проблем, если они легко доступны для анализа соответствующими специалистами.

Как «1» плюс «1» может стать равным «3»

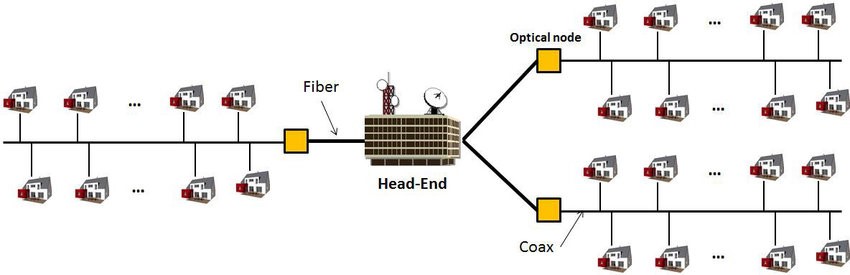

HFC сети мониторинг



При независимом использовании все вышеперечисленные инструменты являются мощным оружием в арсенале групп технического обслуживания кабельных сетей, но при интеграции и совместном использовании этих инструментов вы можете получить инструментарий, который позволит вам выявлять и решать проблемы намного быстрее.

Plant Leakage + PNM Tools

Многие проблемы, обнаруживаемые инструментами PNM, также допускают утечку сигнала, которую системы Plant Leakage обнаруживают и регистрируют. Основной причиной этих событий являются такие вещи, как неплотные соединения, поврежденные кабели и т. д.. Хотя инструменты Pre-Equalization определяют расстояние до места повреждения от последней точки изоляции, попытка сопоставить между собой карту кабельной системы и карту PNM может сбить с толку даже при наложении. То же самое относится и к проблеме проникновения FM- и LTE-сигналов в обратный канал — определение того, в какую сторону двигаться, намного лучше, чем предыдущие методы, но и это может быть улучшено. Так, если данные об утечках в кабельных системах накладываются на данные PNM, и значительная потеря сигнала обнаруживается рядом с местом, идентифицированным PNM, проблемное место может быть идентифицировано с еще большей уверенностью. В полевых условиях, оказавшись на месте события, инструмент для обнаружения утечек сигнала и направленная антенна помогут указать вам прямо на дефект экранирования. Во многих случаях это также может быть ошибка при проведении монтажных или ремонтных работ, мгновенно идентифицированная PNM. Просто обновите экран PNM после устранения утечки, чтобы подтвердить, что проблема устранена.

+ QoE

Инструменты PNM и Plant Leakage выявляют слабые места в кабельных системах, но ни один из них не может напрямую связать их с влиянием на абонента. За счет интеграции клиентской системы QoE, PNM и Plant Leakage можно легко увидеть, какие проблемы и как влияют на качество обслуживания клиентов, а затем быстрее найти их и исправить с помощью методов, описанных выше.

+ Mobile Connectivity

Подключив тестовое оборудование для измерения уровня предоставляемого сервиса и обнаружения утечек на кабельном участке к мобильному приложению, вы можете получать результаты тестирования с данными геолокации и, тем самым, быстро синхронизировать их с централизованным сервером. Изображения и видео также могут быть захвачены и привязаны к записи о проведенном тестировании для документирования предпринятых действий.

+ Test Data Management Systems

Информация о том, где проводились полевые работы, может быть полезной с точки зрения ранжирования и выявления повторяющихся проблем. Таким образом, наложение местоположений прошлых ремонтных работ на карту с данными PNM, QoE и Leakage обеспечивает полную видимость текущей ситуации, включая недавно проводимые ремонты, чтобы обеспечить самое быстрое и точное ранжирование проблемы перед отправкой ремонтной команды для ее устранения.

Будущее

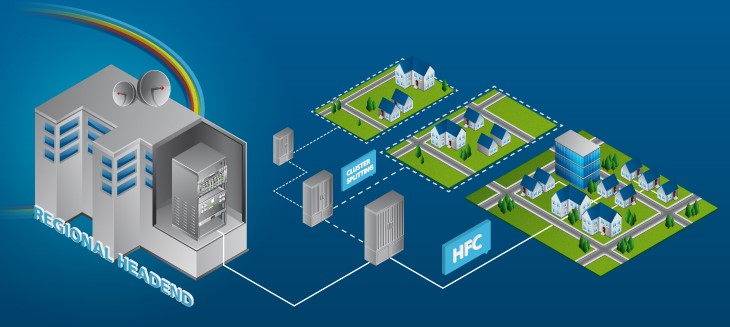

HFC сети обслуживание



Интеграция вышеупомянутых систем и возможностей приносит уже сегодня значительные дивиденды кабельным операторам в виде снижения оттока абонентов и сокращения операционных затрат. И, вероятно, лучшее все еще впереди. Достижения в области искусственного интеллекта (AI) и машинного обучения (ML) в обозримом будущем сделают возможным дальнейшую автоматизацию, включая обнаружение возникающих проблем задолго до того, как они смогут оказать хоть какое-либо влияние на предоставляемые услуги, а также мгновенное определение источника проблем еще до отправки ремонтной команды на место события.
