Как провести тестирование WiFi сети по методике "Точка доступа на штативе"

Тестирование WiFi сети по методике APoS (AP on the Stick)

Вполне естественно, что по мере развития информационно-насыщенного предприятия в беспроводной сети могут возникать задержки и сбои. Особенно заметна эта нежелательная тенденция после изменений в расположении рабочих мест сотрудников и оборудования. Причина прослеживается невооруженным глазом: пропускная способность точек доступа беспроводной сети перестает справляться с растущим потоком информации. Конечно, можно выбрать менее загруженный частотный канал Wi-Fi, но число потоков данных в каждом из них ограничено. Распределение всех подключенных к сети устройств по разным каналам заметно усложняет внутреннюю работу системы из-за необходимости различных переключений и крайне нежелательно. Для того, чтобы взять верный курс на современное решение проблемы, следует отметить, что даже перегруженный цифровой канал работает заметно надежнее при хорошем уровне сигнала. Отсюда следует принятие наиболее примитивного способа решения этой проблемы: увеличение числа точек доступа, их мощности или установка ретрансляторов.

Минусы такого подхода очевидны: усложнение, замедление и снижение качества работы беспроводной сети. Стоимость такой модернизации окажется немалой и увеличение затрат, увы, лишь частично избавит от трудностей, а иногда и от фатальных сбоев.

Конечно же, модернизация и проектирование современных беспроводных сетей направлено на их оптимизацию. Учитываются все требования к емкости, скорости и устойчивости к возможным помехам из окружающей среды. Перед началом развертывания обновленной или новой инфраструктуры сети следует убедиться, что имеющиеся данные, характеризующие сеть, позволят обеспечить понимание проблем и методов их решения, обеспечат максимально возможную надежность и качество работы системы по новому проекту.

Большинство новых проектов имеют эффективные САПР, но при этом не все изменения в существующей сети и реальные условия работы могут быть учтены, а изменения в модернизируемых сетях удачны. Компании могут менять задания или расширять офисные объекты, не уделяя внимание содержанию истории изменений. Если не учитывать влияние новых или проектируемых металлических полок и перегородок, новых шкафов с оборудованием и свойства материала покрытия потолков и стен, то следует ожидать появления «теневых зон» для сигнала Wi-Fi. Вывод очевиден: следует уделить не так уж много времени и средств для анализа условий для распространения сигнала в новой или измененной беспроводной сети. При этом могут обнаружиться источники внешних помех, в том числе, от соседних сетей, а главное — несоответствия реальных параметров сети прогнозируемым.

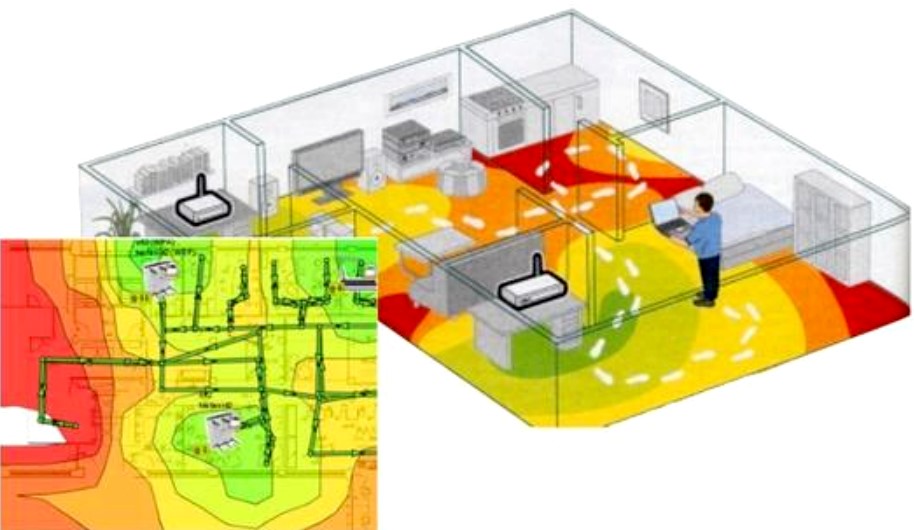

Перемещение по помещению с ноутбуком, на котором установлены известные программы для оценки мощности сигнала Wi-Fi, дает лишь численные значения уровня в dBm, при помощи которых можно построить лишь одномерную и приблизительную картину доступности сети. Она не годится для проектирования и модернизации важных и сложных систем.

тестирование WiFi сети



Что такое «AP on the Stick» (APoS)?

Все вышесказанное можно считать само собой разумеющимся, но следует сопоставить привычные методы с простым и эффективным решением, которое обеспечено современным программным обеспечением.

Название метода — «AP on the Stick» (APoS) — подсказывает общую идею: измерение характеристик сигнала должно производиться на различных высотах и при различном расположении точки доступа (AP). Из-за множества отражений и поглощения сигнала поверхностями объемная картина распределения радиосигнала получается сложной. Для этого и нужен stick — штатив. Иногда слово переводят как палка или штанга. В принципе, способ крепления и перемещения прибора может быть любым.

Необходимость использования штатива объясняется тем, что точки доступа преимущественно должны располагаться вблизи потолка, так как вблизи пола для сигнала больше препятствий и отражающих поверхностей.

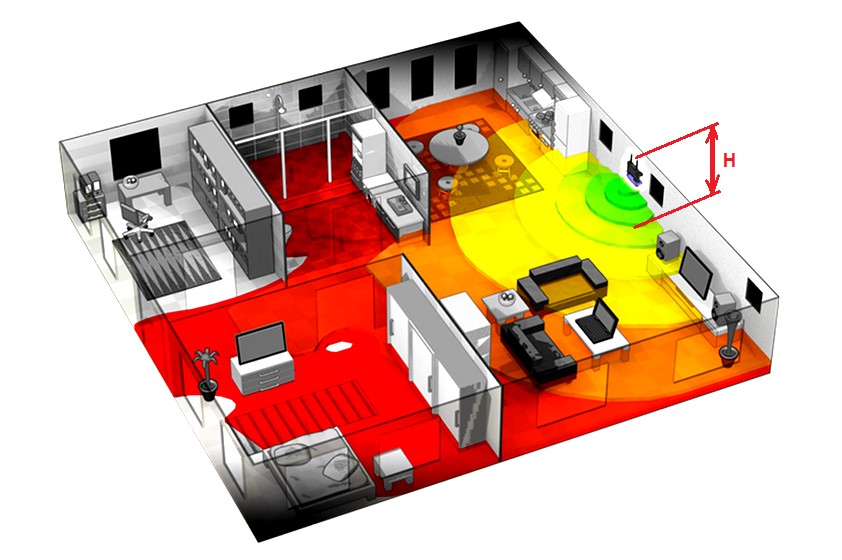

Красная зона — плохое качество сигнала беспроводной сети. В комнате без цветового выделения связи с точкой доступа нет вообще. Высота точки доступа над полом существенно влияет на картину покрытия.



Перемещение датчика по объему помещения позволяет получать наиболее точную картину распределения интенсивности сигнала, помех и других характеристик.

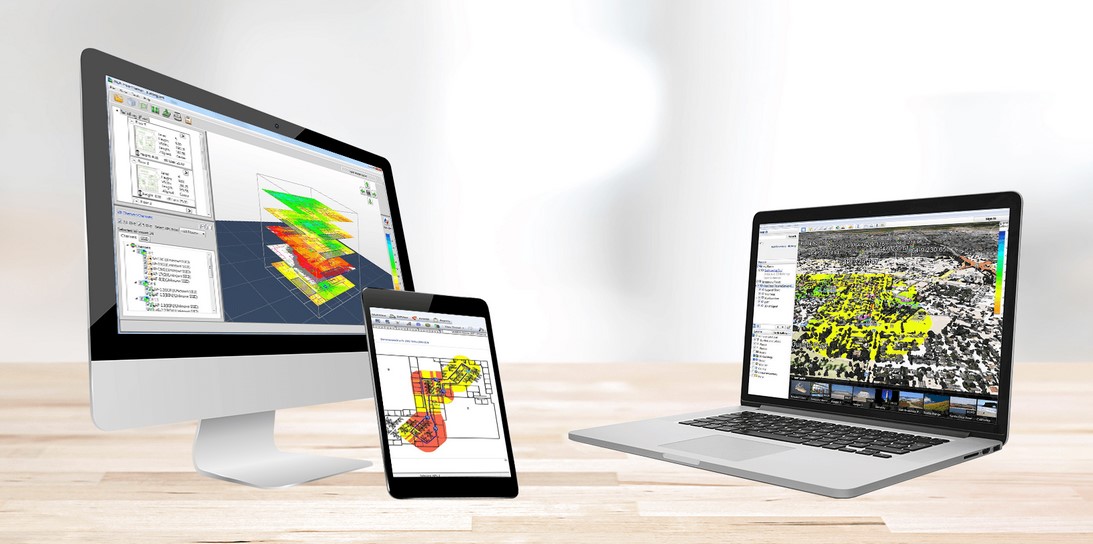

Измерения в   сетях Wi-Fi при помощи APoS позволяют увидеть «послойные» карты покрытия помещений и получить более реальную картину распределения мощности сигнала на открытой местности.

Измерения в   сетях Wi-Fi при помощи APoS позволяют увидеть «послойные» карты покрытия помещений и получить более реальную картину распределения мощности сигнала на открытой местности.



Так выглядит прибор для определения параметров Wi-Fi методом APoS в офисе

Так выглядит прибор для определения параметров Wi-Fi методом APoS в офисе



Длина телескопических держателей поможет оценить уровень сигнала по всему объему достаточно высоких помещений

Длина телескопических держателей поможет оценить уровень сигнала по всему объему достаточно высоких помещений



Прибор для APoS компактен, легок и мобилен. Ножки штатива легко складываются

Прибор для APoS компактен, легок и мобилен. Ножки штатива легко складываются



На один штатив можно устанавливать разные приборы. При больших размерах офиса и множеством перегородок исследования сетей методом APoS особенно востребованы

На один штатив можно устанавливать разные приборы. При больших размерах офиса и множеством перегородок исследования сетей методом APoS особенно востребованы



Радиочастотное обследование беспроводной сети (RF) — так иногда называют APoS, особенно подходит для проектирования Wi-Fi в сложных радиочастотных средах: производственных и складских помещениях, сложных в отношении планировки офисах и открытых площадках. Конечной целью столь детального анализа является определение оптимального числа точек доступа, их конфигурации и размещения. Для определения реальной зоны покрытия сети  и выявления «пробелов» проводится исследование AP-on-Stick для всех планируемых точек доступа. Анализ можно проводить отдельно для разных сервисов (голос, видео, передача данных). Обследование APoS экономит средства на дорогостоящих изменениях в расположении точек доступа, неоправданное увеличение их количества в модернизируемой или проектируемой сети.

Считается, что сетевой дизайн — это настоящее искусство и нет единого способа построения безупречной сети. Однако, у всех хороших сетей имеется одна общая черта -  они построены с учетом проверки характеристик всех антенн и точек доступа. При развертывании сети предполагается, что параметры распространения и поглощения сигнала препятствиями, а так же диаграммы направленности антенн соответствуют прогнозируемым. Выполнение измерений призвано подтвердить прогнозы. Для этого надо ответить на следующие вопросы:

  1. Распространяется ли радиочастотный сигнал так, как ожидалось?
  2. Соответствуют ли диаграммы направленности антенн проекту?
  3. Получено ли ожидаемое покрытие всей площади?

Эмпирические данные, полученные в результате тестирования, позволяют принять решение, подписывать ли проект в таком виде, как есть, или следует внести изменения до того, как будут начаты работы, включающее ненужные излишки.

Оборудование, необходимое для измерений при помощи APoS

Состав оборудования может варьироваться в зависимости от возможностей имеющихся в наличие устройств. Для эффективного проведения измерений требуется учесть следующее:

  • для достоверности картины нужно использовать не менее двух точек доступа;
  • по возможности применяется антенна, обозначенная в проекте;
  • для удобства измерения следует использовать телескопическую подставку или штатив;
  • прибор должен иметь автономное питание;
  • для проведения измерений нужен помощник.

План проведения измерений методом APoS

  1. Сначала создайте прогнозный дизайн, чтобы определить, где выполнить первое измерение APoS.
  2. Включите точку доступа и убедитесь, что вы видите ее в режиме просмотра RTFM.
  3. Вручную укажите SSID APoS AP точки, которую вы исследуете, в соответствии с текущими требованиями.

Что следует принять во внимание при измерениях APoS

При проведении обследования сайта примите во внимание следующие общие шаги:

  • Получите схему объекта.
  • Осмотрите объект.
  • Определите области пользователей.
  • Определите предварительное расположение точек проводного и беспроводного доступа.
  • Проверьте расположение точек доступа.
  • Задокументируйте результаты.

Рекомендации по проведению AP on the Stick

  1. Работа требует значительного времени, т.к. объем измерений в каждом месте расположения точки доступа может потребовать около часа. Если в самом начале   выбрать правильные инструменты, то процесс можно ускорить.
  2. Второй комплект оборудования значительно сократит время проведения работ. Пока проводятся измерения в одном месте, в другом можно проводить подготовку оборудования.
  3. Обозначьте зону с измерительным оборудованием в каждой точке измерений. Это поможет избежать случайных столкновений с вашим оборудованием людей и механизмов, находящихся вместе с вами на территории.  .
  4. Проведя измерения в конткретной точке, сверьте результаты с расчетами, а потом переходите к следующему шагу.
  5. Учитывайте отраслевые потребности измерений.

На что ещё надо обратить внимание?

При проведении обследование ApoS следует учитывать особенности окружения.

Радио помехи со стороны работы технологического оборудования, ослабление сигнала из-за особенностей применяемых материалов в производственных и, складских помещениях, а также в исторических зданиях и архитектурных сооружениях. Кроме этого, на таких объектах следует учитывать их геометрические размеры, доступность мест расположения точек доступа и безопасность при проведении работ.

Большой объем разнообразного пользовательского оборудования, BYOD, неравномерная нагрузка в течение дня в офисных и общественных местах создает дополнительные сложности при проведении измерений.

Заключение

AP-on-a-Stick Site Survey

Независимо от того, проводится тестирование по методике APoS на уже развернутой или проектируемой сети, вы получите данные не доступные при измерении обычным способом. Обязательно задокументируйте результаты. Эти данные будут полезны не только при сдаче проекта, но и заказчику в процессе эксплуатации и развития сети. Самый большой эффект от применения APoS – убедиться в том, что сеть будет работать в соответствие с прогнозом.
