TCP Retransmissions – что это и как их анализировать с помощью Wireshark?



Наиболее частая ошибка, которую видит любой ИТ-специалист, установивший Wireshark и захвативший трафик, это повторная передача TCP пакета (TCP Retransmission). Даже в самой быстрой и правильно настроенной сети происходят потери пакетов и как следствие неполучение подтверждений доставки пакетов от получателя отправителю или обратно.

Это нормально и алгоритмы протокола TCP позволяют отрулить данные ошибки. Поэтому важно понимать, что TCP Retransmission – это симптом, а не причина болезни. Причины могут быть в ошибках на интерфейсах, перегрузке процессоров на сервере или пользовательском ПК, проблемы в пропускной способности каналов связи или фрагментирование пакетов и работа с этим на пути следования пакетов. Внимание надо уделить тому, как много повторных передач и часто они возникают, а не их наличию в принципе.

Анализатор протоколов Wireshark в зависимости от поведения определяет несколько типов повторных передач:

  • TCP Retransmission – классический тип повторной передачи пакетов. Анализируя трафик Wireshark видит два пакета с одинаковым порядковым номером (sequence number) и данными с разницей по времени. Отправитель пакета, не получив подтверждения получения от адресата по истечении таймера retransmission timer, отправляет пакет повторно автоматически, предполагая, что он потерян по пути следования. Значение таймера подстраивается гибко и зависит от кругового времени передачи по сети для конкретного канал связи. Как он рассчитывается можно узнать в RFC6298 Computing TCP's Retransmission Timer.

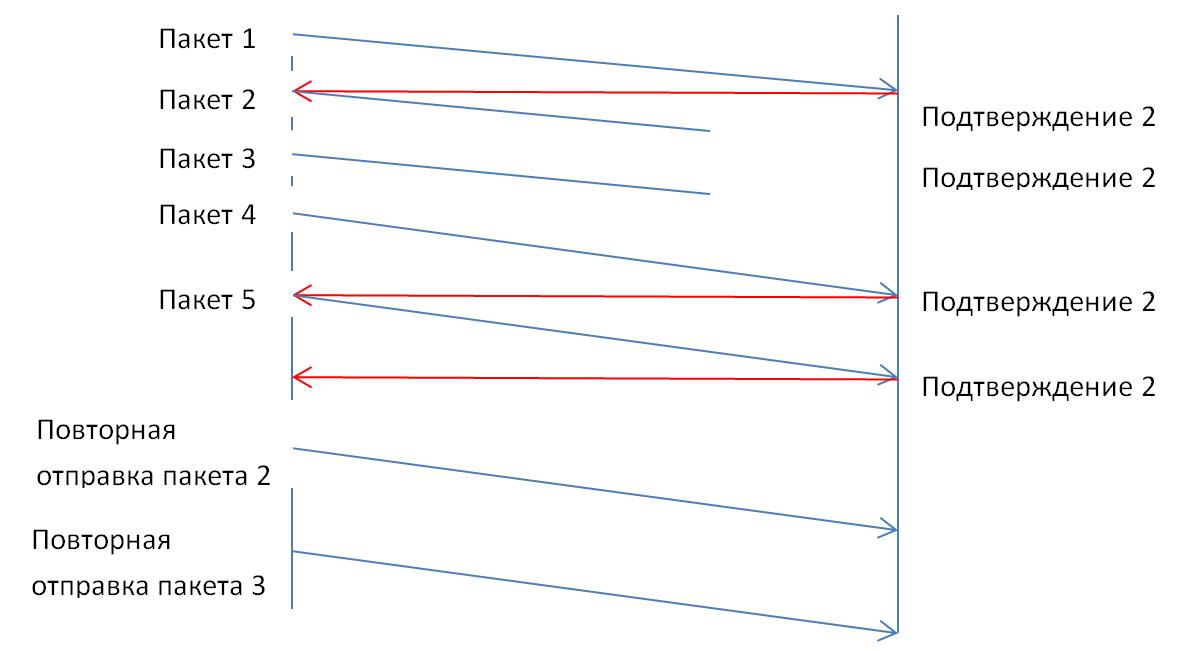

  • TCP Fast Retransmission – отправитель отправляет повторно данные немедленно после предположения, что отправленные пакеты потеряны, не дожидаясь истечения времени по таймеру (ransmission timer). Обычно триггером для этого является получение нескольких подряд (обычно три) дублированных подтверждений получения с одним и тем же порядковым номером. Например, отправитель передал пакет с порядковым номером 1 и получил подтверждение – порядковый номер плюс 1, т.е. 2. Отправитель понимает, что от него ждут следующий пакет с номером два. Предположим, что следующие два пакета потерялись и получатель получает данные с порядковым номером 4. Получатель повторно отправляет подтверждение с номером 2. Получив пакет с номером 5, отправитель все равно отправляет подтверждение с номером 2. Отправитель видит три дублированных подтверждения, предполагает, что пакеты 2, 3 были потеряны и шлет их заново, не дожидаясь таймера.

TCP Spurious Retransmission

  • TCP Spurious Retransmission – этот тип повторной передачи появился в версии 1.12 сниффера Wireshark и означает, что отправитель повторно отправляет пакеты, на которые получатель уже отправил подтверждение.



Быстрая идентификация повторных передач (TCP Retransmissions) с помощью  Wireshark

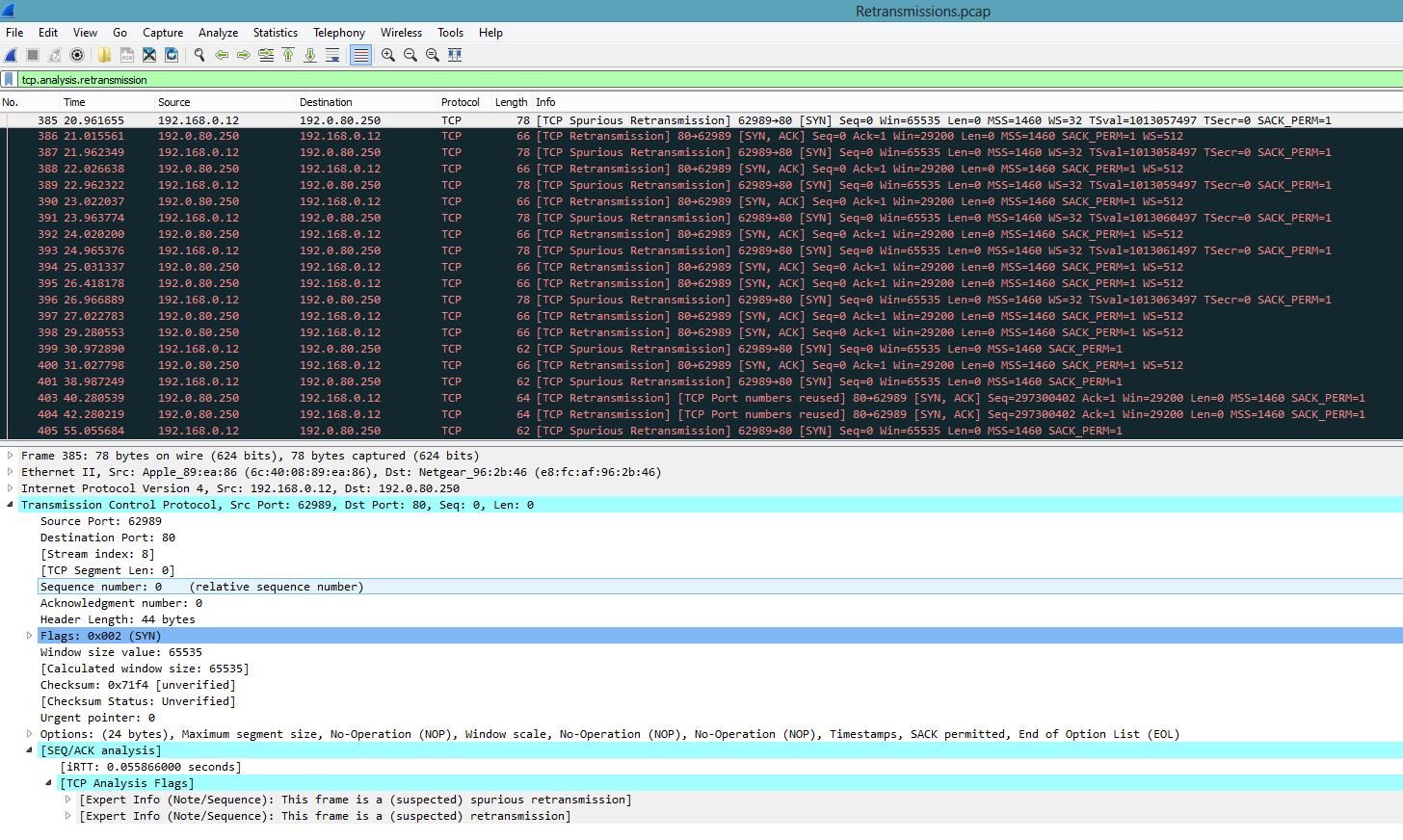

Первая возможность – это воспользоваться фильтром:  tcp.analysis.retransmission:

идентификация повторных передач (TCP Retransmissions) с помощью  Wireshark

На экране будут отображены все повторные передачи и указан их тип.

Вторая возможность – это графический анализ повторных передач, когда на графике мы можем выводить несколько графиков и сравнивать их во времени. Также можно сравнить два разных получателя трафика и сделать вывод, в каком сегменте сети происходят больше всего повторных передач вследствие перегрузки сети или оборудования.

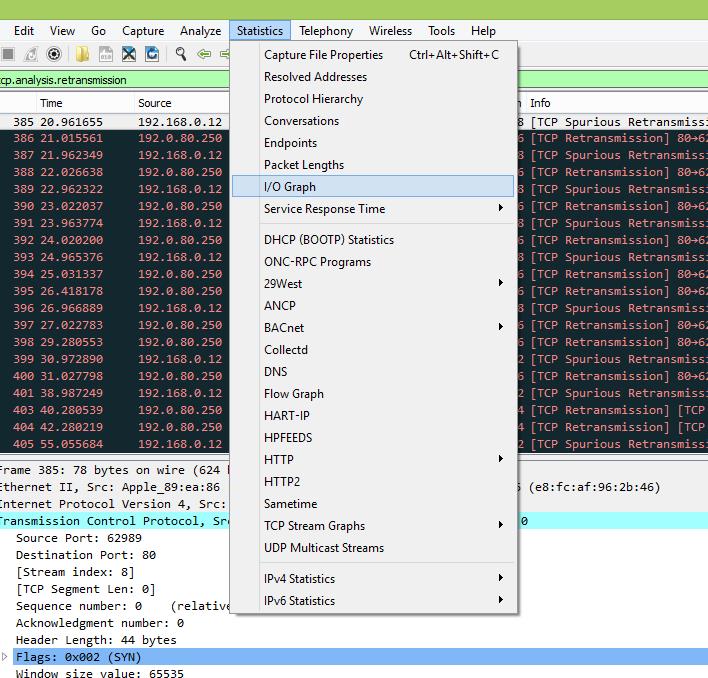

Заходим в раздел Statistics – I/O Graph:

Как выглядит TCP Retransmissions  в Wireshark?

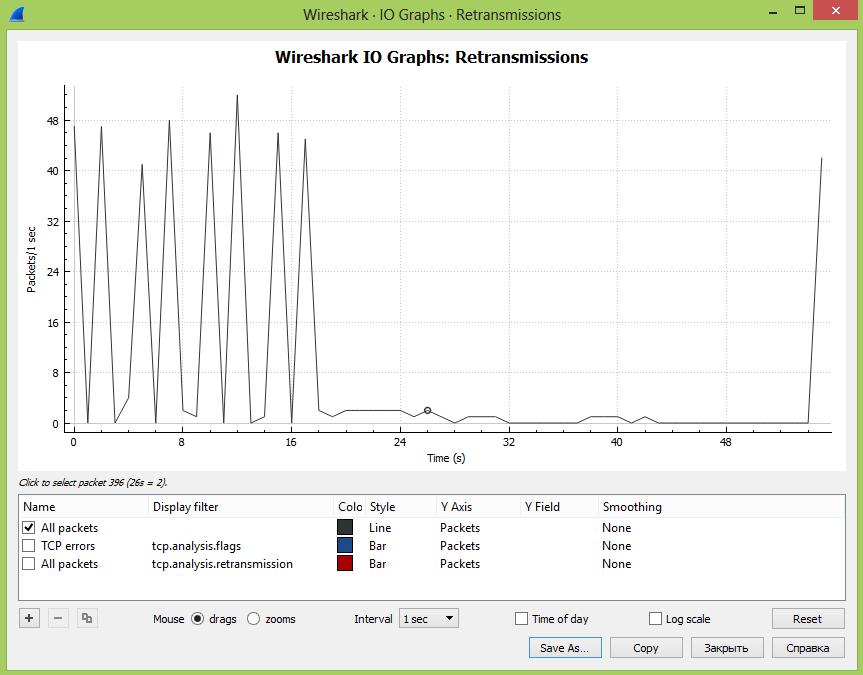

На экране откроется окно с графиком, на котором будет отображаться общее количество передач во времени с момента начала захвата трафика. Единица измерения PPS – количество пакетов в секунду.

Единица измерения PPS

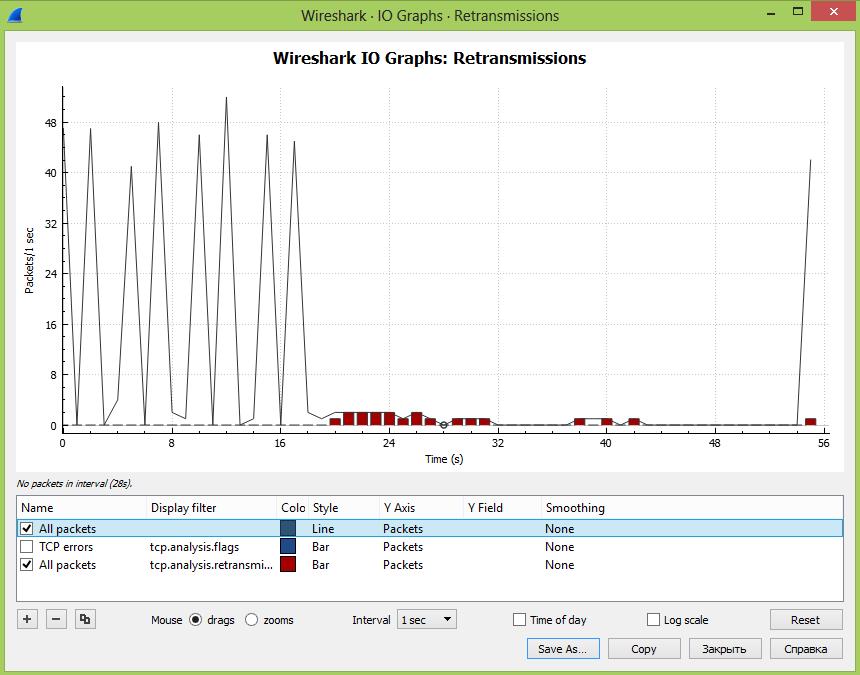

Далее в окошке под графиком можно добавлять дополнительные графики в зависимости от введенного фильтра и менять стиль вывода информации – график, гисторгамма и т.д. Тут добавлен знакомый нам фильтр: tcp.analysis.retransmission

фильтр: tcp.analysis.retransmission

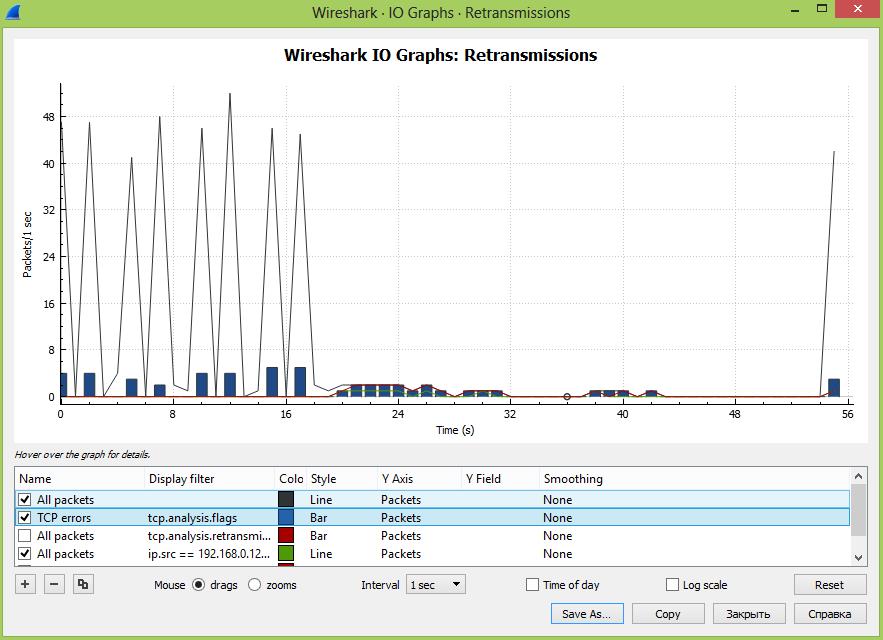

Далее мы можем провести сравнительный анализ проблем с повторными передачами в сети в целом и между разными пользователями, указав фильтр: ip.src == xxx.xxx.xxx.xxx && tcp.analysis.retransmission

 ip.src == xxx.xxx.xxx.xxx && tcp.analysis.retransmission

На наш взгляд, анализ повторных передач лучше делать именно в графическом виде, когда мы можем сравнить разные части сети или, например, как здесь можно сделать предположение, что всплески трафика приводят к росту повторных передач, что приводит к возникновению ошибок. Графики интерактивны и кликая на разные участки можно быстро перемещаться во времени, существенно ускоряя поиск.

Напоследок ещё раз напомним – повторные передачи это нормально до тех пор, пока их количество не начинает зашкаливать!

Всегда на связи, Игорь Панов
